HORIZON BQ-270 – Encolleuse automatique dos carré collé de 2007

HORIZON BQ-270 de 2007

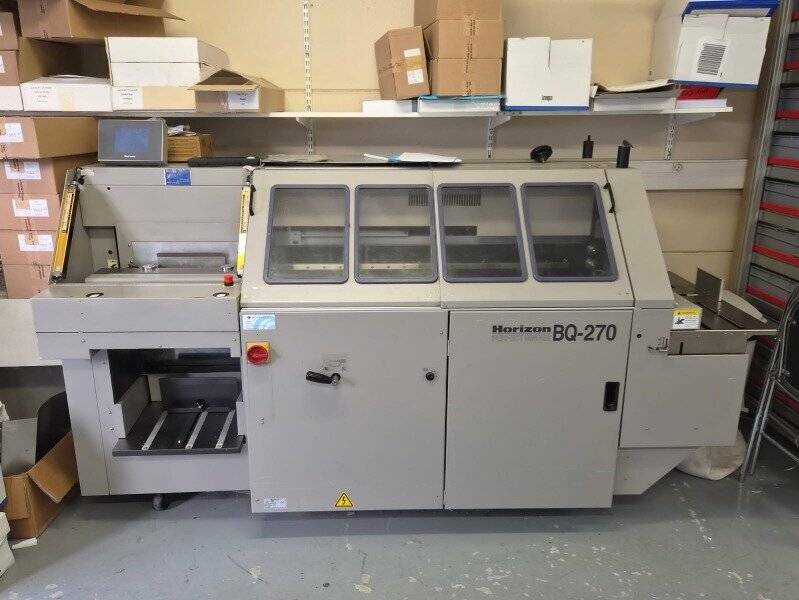

Nous vous proposons à la vente cette HORIZON BQ-270, encolleuse automatique dos carré collé à une pince, fabriquée en 2007.

La BQ-270 est conçue pour automatiser les différentes étapes de fabrication d'un livre broché : alimentation du bloc, préparation du dos, fraisage et rainurage, application de la colle, alimentation et positionnement de la couverture, pressage et livraison du livre fini.

Cette machine à pince unique est destinée à la production de livres, catalogues, brochures, rapports, manuels et autres documents nécessitant une finition dos carré collé.

Une encolleuse automatique à pince unique

La HORIZON BQ-270 fonctionne avec une pince de transport, dont l'ouverture est adaptée automatiquement à l'épaisseur du bloc.

La machine accepte des blocs d'une épaisseur comprise entre 1 et 50 mm et permet de produire des livres jusqu'à 320 × 320 mm.

Le format minimum indiqué par HORIZON est de 135 × 105 mm.

La BQ-270 permet ainsi de traiter une large gamme de formats, depuis les petits ouvrages jusqu'aux livres de grand format.

Préparation automatique du dos

Avant l'encollage, le bloc est préparé par une station de fraisage et de rainurage.

La profondeur de fraisage est réglable jusqu'à 3 mm, permettant d'adapter la préparation du dos au type de papier et au travail réalisé.

La machine permet également de travailler selon différents modes de reliure, notamment avec fraisage et encollage, sans fraisage ou en encollage pour bloc non massicoté selon la configuration et le réglage utilisés.

Système d'encollage EVA

La BQ-270 utilise un système de collage Hot-Melt EVA.

L'application de la colle est réalisée par un système comprenant deux rouleaux d'application sur le dos ainsi que des rouleaux d'encollage latéraux.

La quantité de colle et la longueur d'encollage peuvent être réglées depuis le système de commande de la machine.

La température de travail de la colle est réglable dans une plage d'environ 120 à 180 °C selon les spécifications techniques du constructeur.

Ce système permet une application régulière de la colle sur le dos du bloc et sur les zones latérales nécessaires à la reliure.

Margeur automatique de couvertures

La BQ-270 est équipée d'un margeur automatique de couvertures par aspiration.

Les couvertures sont alimentées automatiquement depuis une pile située dans la partie supérieure de la machine.

La capacité maximale de la pile de couvertures est de 70 mm.

Le système comprend également une fonction de rainage de couverture, avec réglage de la position du rainage afin de permettre l'adaptation aux différents formats de livres.

La couverture est ensuite enregistrée et positionnée automatiquement sur le bloc avant l'opération de pressage.

Formats de couvertures

La BQ-270 accepte des couvertures jusqu'à 320 × 660 mm.

Le format minimum indiqué par la documentation constructeur est de 135 × 230 mm.

La plage de grammage des couvertures est comprise entre 82 et 302 g/m².

Ces caractéristiques permettent d'utiliser la BQ-270 pour une grande variété de couvertures destinées aux livres, catalogues, brochures et documents commerciaux.

Pressage et finition

Après l'application de la couverture, le bloc passe dans la station de pressage, conçue pour assurer la formation du dos carré et maintenir la couverture en position.

La conception rigide du système de pressage permet d'obtenir une finition régulière du dos du livre.

Les livres terminés sont ensuite évacués vers la zone de réception de la machine.

Automatisation et utilisation

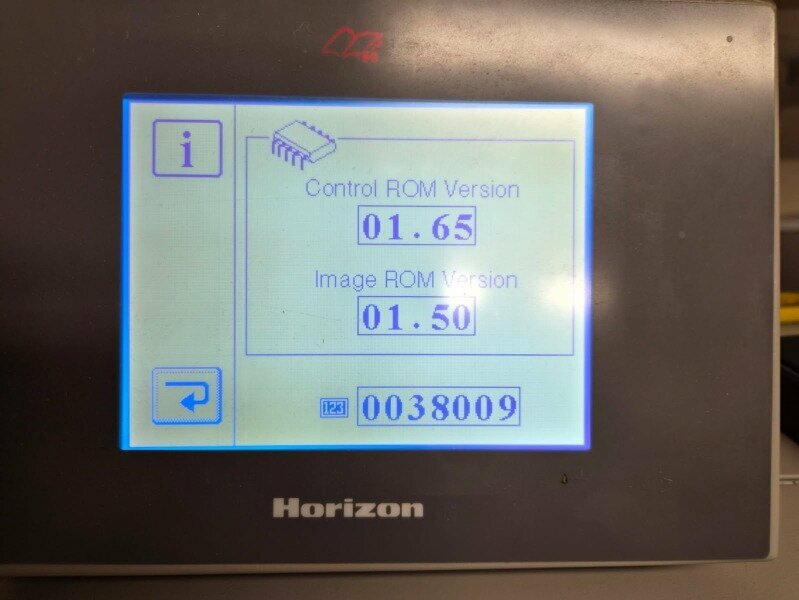

La BQ-270 dispose d'un système de commande permettant de réaliser les principaux réglages de production directement depuis la machine.

Les réglages automatiques permettent notamment d'adapter la machine à l'épaisseur du bloc et au format du travail.

La BQ-270 a été conçue pour permettre des changements de travaux rapides et une utilisation adaptée aux productions nécessitant une grande variété de formats.

Une machine adaptée aux petites et moyennes séries

Avec une cadence maximale annoncée de 500 cycles/heure, la BQ-270 constitue une solution adaptée aux productions de livres, brochures et catalogues nécessitant une reliure automatique.

La cadence réelle dépend naturellement du format du livre, de l'épaisseur du bloc, du type de papier, des réglages de la machine et du temps nécessaire aux opérations de chargement et de production.

Applications

La HORIZON BQ-270 peut notamment être utilisée pour la fabrication de :

• Livres
• Catalogues
• Brochures
• Manuels
• Rapports
• Notices techniques
• Publications commerciales
• Publications institutionnelles
• Livres imprimés en numérique
• Productions en petites et moyennes séries

Elle convient notamment aux :

• Imprimeurs offset
• Imprimeurs numériques
• Ateliers de façonnage
• Centres de reprographie professionnels
• Entreprises réalisant des productions de livres et brochures
